Szafy serwerowe rack to nieodłączny element infrastruktury teleinformatycznej. Odpowiedni dobór szafy – stojącej lub wiszącej – wpływa nie tylko na bezpieczeństwo urządzeń, ale także na wygodę montażu, estetykę zabudowy i optymalne warunki pracy sprzętu.
Kluczowe wnioski
- Główny podział: Wybór szafy serwerowej zależy od skali instalacji i dostępnego miejsca, a podstawowa decyzja to wybór między modelem wiszącym a stojącym.
- Szafa wisząca: To idealne rozwiązanie do małych instalacji (monitoring, biurowe sieci LAN), gdzie kluczowa jest oszczędność miejsca. Charakteryzuje się mniejszymi rozmiarami (zazwyczaj 6U-24U) i nośnością ograniczoną do około 60 kg.
- Szafa stojąca: Jest przeznaczona do dużych serwerowni i centrów danych. Oferuje znacznie większą wysokość (do 42U i więcej), wysoką nośność (nawet do 800 kg) i jest niezbędna do montażu ciężkiego sprzętu, takiego jak serwery i systemy zasilania awaryjnego UPS.
- Kryteria wyboru: Decyzję należy podjąć na podstawie całkowitej wagi i wysokości (w jednostkach U) planowanego sprzętu oraz przyszłych potrzeb rozbudowy. Do serwerów i rozbudowanych systemów niezbędna jest szafa stojąca.
Szafa rack – podstawowe informacje
Standardowa szerokość montażowa szaf rack to 19 cali, co oznacza, że wszystkie urządzenia o tej samej normie można bez problemu instalować w ramach jednej obudowy. Wysokość określana jest w jednostkach U (np. 6u, 15u, 27u, 42u), gdzie 1u odpowiada 44,45 mm wysokości montażowej.
Najczęściej spotykane szafy teleinformatyczne wykonane są z profili stalowych malowanych proszkowo, w kolorze ral 7035 lub czarnym. Do wyboru są różne wersje drzwi – pełne, perforowane lub drzwi przednie szklane. Dzięki temu można dopasować obudowę do wymogów środowiska i potrzeb instalacyjnych.
Więcej o szafach serwerowych przeczytasz na stronie: Czym są i do czego służą szafy rack?
Szafa serwerowa wisząca – kiedy warto?
Szafa serwerowa wisząca to kompaktowe rozwiązanie, wybierane do mniejszych instalacji i pomieszczeń, w których kluczowa jest oszczędność miejsca.
Cechy charakterystyczne:
- nośność ograniczona do około 60 kg,
- dostępne rozmiary od 6u do 24u,
- najczęściej stosowana w systemach monitoringu, instalacjach komputerowych i sieciowych,
- łatwy montaż na ścianie, z wykorzystaniem kotew i uchwytów,
- praktyczne rozwiązania jak półka czy organizery kabli,
- dobra ochrona dla routerów, switchy czy rejestratorów wideo,
- obudowa teleinformatyczna chroniąca urządzenia przed kurzem i uszkodzeniami mechanicznymi,
- opcje zabudowy z drzwiami szklanymi lub perforowanymi.
Szafa wisząca 19 sprawdzi się idealnie w miejscach, gdzie nie planuje się rozbudowy sieci, a liczba urządzeń jest niewielka.

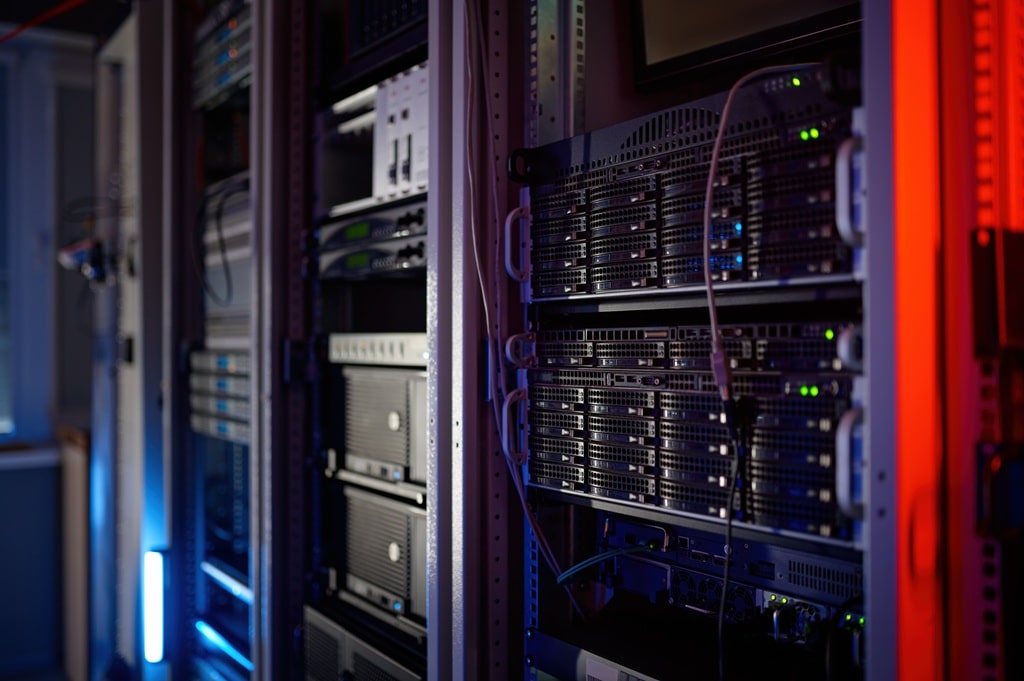

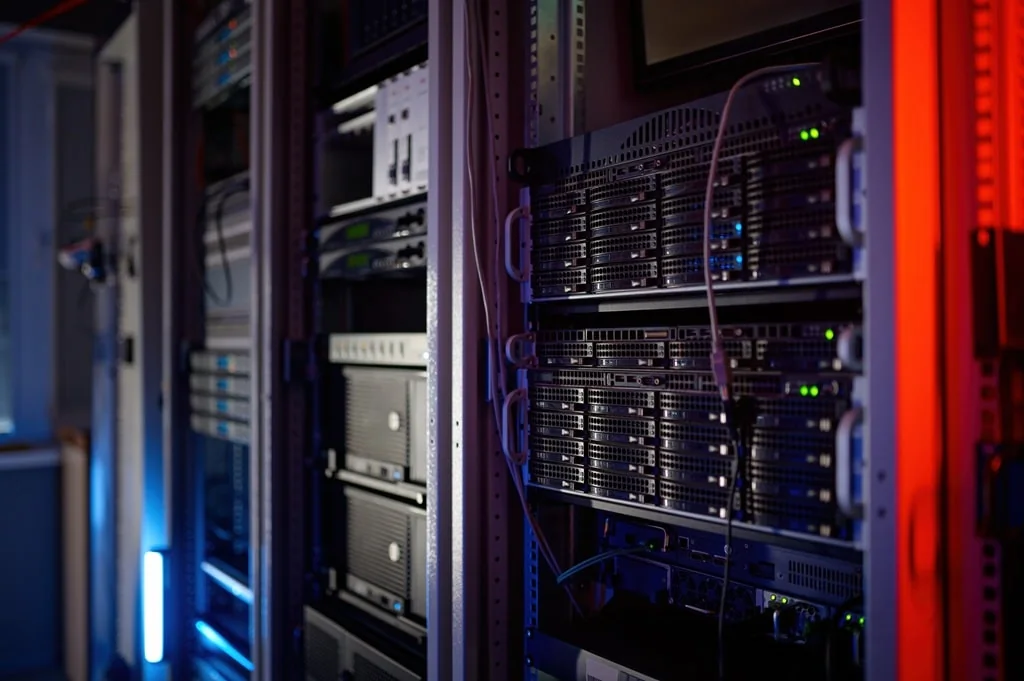

Szafa serwerowa stojąca – dla wymagających systemów
Szafy rack stojące to konstrukcje przeznaczone do dużych instalacji i ciężkiego sprzętu. Charakteryzują się stabilnością, wysoką nośnością i większą pojemnością.
Cechy charakterystyczne:
- szeroka gama wysokości: od 18u, przez 27u, aż po 42u,
- nośność nawet do 800kg,
- możliwość zastosowania cokołu lub kółek u podstawy,
- drzwi perforowane ułatwiające wentylację i kontrolę temperatury,
- rozbudowane opcje organizacji kabli (organizery kabli, panele, półki),
- możliwość instalacji serwerów, macierzy danych, systemów UPS,
- konstrukcja stalowa zapewniająca odporność i bezpieczeństwo,
- elastyczne dopasowanie do indywidualnych potrzeb klienta.
Szaf stojących używa się w rozbudowanych centrach danych, serwerowniach firmowych, w systemach automatyki czy teleinformatycznych 19.
Szafy serwerowe rack – porównanie stojących i wiszących
| Cecha | Szafa wisząca | Szafa stojąca |
| zastosowanie | mniejsze instalacje, monitoring, sieci lokalne, | serwerownie, duże firmy, centra danych, |
| nośność | do 60kg, | do 800kg, |
| wysokość | najczęściej 6u – 24u, | 18u, 27u, 42u i więcej, |
| drzwi | szklane lub perforowane, | pełne, perforowane lub szklane, |
| montaż | naścienny, | stojący, z cokołem lub kółkami, |
| przykłady zastosowań | routery, switche, rejestratory, | serwery, macierze, UPS, systemy teleinformatyczne, |

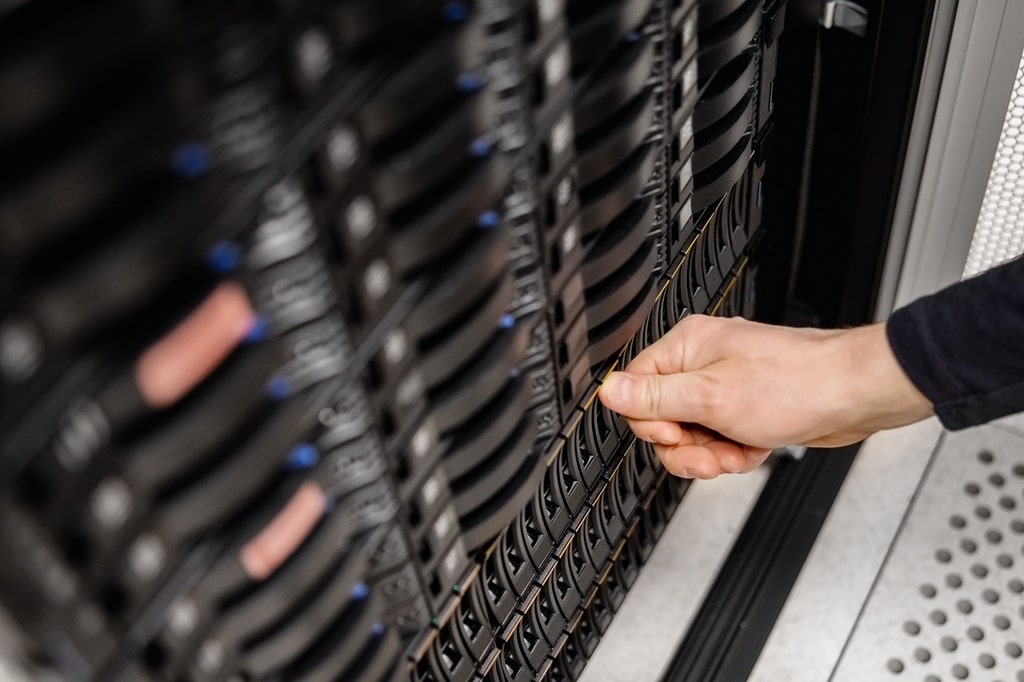

Jak dobrać odpowiednią szafę serwerową?
Przy wyborze szafy należy zwrócić uwagę na:
- rozmiar w jednostkach U dopasowany do planowanej ilości urządzeń,
- nośność i wagę sprzętu,
- sposób montażu (naścienny czy stojący),
- warunki pracy – temperatura, wentylacja, zabezpieczenia,
- rodzaj drzwi (szklane, perforowane, pełne),
- organizację kabli i akcesoria (półka, organizery kabli, panele),
- dostęp do przedniego i tylnego panelu.
Podsumowanie
Zarówno szafa wisząca, jak i szafa stojąca mają swoje zastosowanie w zależności od skali projektu i dostępnej przestrzeni. Jeśli priorytetem jest oszczędność miejsca i mniejsza liczba urządzeń – optymalnym wyborem będzie szafa wisząca 19. W przypadku dużych instalacji, serwerów i systemów o wysokiej nośności zdecydowanie lepszym rozwiązaniem są szafy stojące rack 19.
