Jak wybrać odpowiedni rozmiar szafy serwerowej?

Spis treści

• Kluczowe wnioski
• Szafa serwerowa i jej funkcje
• Kluczowe parametry przy wyborze szafy serwerowej
• Rodzaje szaf rack
• Akcesoria do szaf serwerowych
• Montaż i instalacja szafy rack
• Jak wybrać najlepszą szafę serwerową?
• Podsumowanie

Odpowiedni dobór szafy serwerowej to kluczowy element budowy niezawodnej infrastruktury centrum danych czy serwerowni. Niewłaściwy wybór może utrudniać montaż, chłodzenie oraz zarządzanie sprzętem IT. Dlatego decyzja o tym, jaką szafę rack wybrać, powinna być dokładnie przemyślana i oparta na kilku kluczowych kryteriach.

Kluczowe wnioski

• Trzy kluczowe wymiary: Wybór szafy serwerowej opiera się na trzech parametrach: wysokości (mierzonej w jednostkach U), szerokości (standard montażowy 19 cali) i głębokości (dopasowanej do sprzętu i okablowania).
• Obliczanie wysokości: Aby dobrać odpowiednią wysokość, zsumuj jednostki „U” wszystkich planowanych urządzeń i dodaj zapas 25-35% na przyszłą rozbudowę, wentylację i akcesoria do zarządzania kablami.
• Głębokość i szerokość: Wybierz głębokość z zapasem co najmniej 10-15 cm na kable i cyrkulację powietrza. Zewnętrzna szerokość 800 mm (zamiast 600 mm) zapewnia dodatkową przestrzeń na organizację okablowania po bokach.
• Typ szafy: Rozważ typ szafy – stojącą do większych instalacji lub wiszącą do mniejszych biur – i zaplanuj zakup niezbędnych akcesoriów, takich jak listwy zasilające (PDU), półki i panele wentylacyjne.
• Planowanie na przyszłość: Najważniejszą zasadą jest planowanie z myślą o rozwoju. Zbyt mała lub płytka szafa szybko stanie się problemem i ograniczy możliwość rozbudowy infrastruktury IT.

Szafa serwerowa i jej funkcje

Szafa rack to specjalistyczna obudowa przeznaczona do montażu serwerów, urządzeń sieciowych oraz akcesoriów IT.

Jej główne zadania to:

• zapewnienie bezpieczeństwa sprzętu informatycznego,
• umożliwienie łatwiejszego dostępu do wnętrza i organizacji urządzeń,
• wsparcie w chłodzeniu i wentylacji,
• ułatwienie zarządzania kablami i zasilaniem,
• stworzenie przestrzeni na przyszłą rozbudowę.

Szafy serwerowe są dostępne w różnych rozmiarach i wariantach – od małych szaf rack wiszących po duże szafy stojące wykorzystywane w centrach danych.

Sprawdź również: Czym są i do czego służą szafy rack?

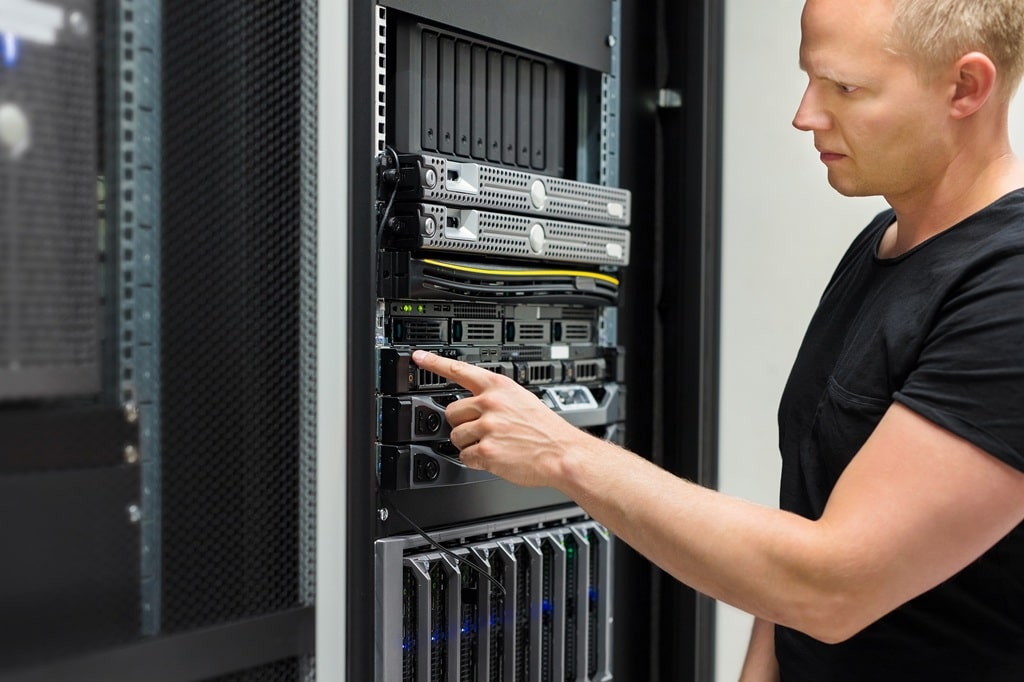

Kluczowe parametry przy wyborze szafy serwerowej

Wybór odpowiedniej szafy serwerowej opiera się na trzech podstawowych wymiarach: wysokości, szerokości i głębokości. Każdy z nich ma znaczenie dla dopasowania do sprzętu i możliwości rozbudowy.

Wysokość szafy (w jednostkach U)

Wysokość szaf mierzy się w jednostkach rackowych (U), gdzie 1U odpowiada 44,45 mm (1,75 cala). Standardowy model szafy stojącej to 42U, ale dostępne są także mniejsze warianty, np. 6U, 9U czy 27U.

Aby wybrać odpowiednią wysokość szafy:

• oblicz całkowitą wysokość planowanych urządzeń,
• dodaj zapas miejsca na przyszłą rozbudowę (25-35%),
• przelicz wynik na jednostki U.

Przykład: sprzęt o wysokości 1000 mm + 35% zapasu = 1350 mm, czyli około 30U.

Szerokość szafy

Standardowa szerokość montażowa to 19 cali (482,6 mm), co zapewnia zgodność z większością urządzeń IT. Jednak szerokość zewnętrzna może wynosić 600 mm lub 800 mm. Przy wyborze należy wziąć pod uwagę miejsce dostępne w serwerowni i komfort instalacji.

Głębokość szafy

Głębokość szafy serwerowej ma znaczenie zarówno dla dopasowania sprzętu, jak i zapewnienia odpowiedniego chłodzenia. Typowe głębokości to 600 mm, 800 mm i 1000 mm.

Podczas wyboru należy wziąć pod uwagę:

• długość największego urządzenia,
• dodatkową przestrzeń na kable,
• zapewnienie swobodnej cyrkulacji powietrza,
• łatwość montażu i serwisowania.

Rodzaje szaf rack

Szafy serwerowe dostępne są w dwóch podstawowych wariantach:

• szafy rack stojące – przeznaczone do większych serwerowni i centrów danych, dostępne w standardowych rozmiarach, np. 42U, często wyposażone w systemy chłodzenia i organizacji kabli,
• szafy rack wiszące – mniejsze konstrukcje, np. 6U czy 12U, idealne dla biur i mniejszych instalacji, pozwalają oszczędzać przestrzeń.

Przykładem praktycznego rozwiązania są wiszące szafy rack modele dwusekcyjne, które umożliwiają łatwiejszy dostęp do wnętrza i lepszą organizację urządzeń.

Akcesoria do szaf serwerowych

Odpowiednie akcesoria do szaf serwerowych ułatwiają zarządzanie infrastrukturą IT i poprawiają bezpieczeństwo sprzętu. Do najważniejszych zaliczamy:

• listwy zasilające (PDU) i zasilacze UPS,
• panele wentylacyjne i dodatkowe wentylatory do chłodzenia,
• patch panele do zarządzania kablami,
• półki i organizery,
• zamki i systemy zabezpieczeń.

Dobór jednostki rozdziału energii elektrycznej, odpowiednich akcesoriów i organizacji kabli ma kluczowe znaczenie dla stabilności działania całej szafy.

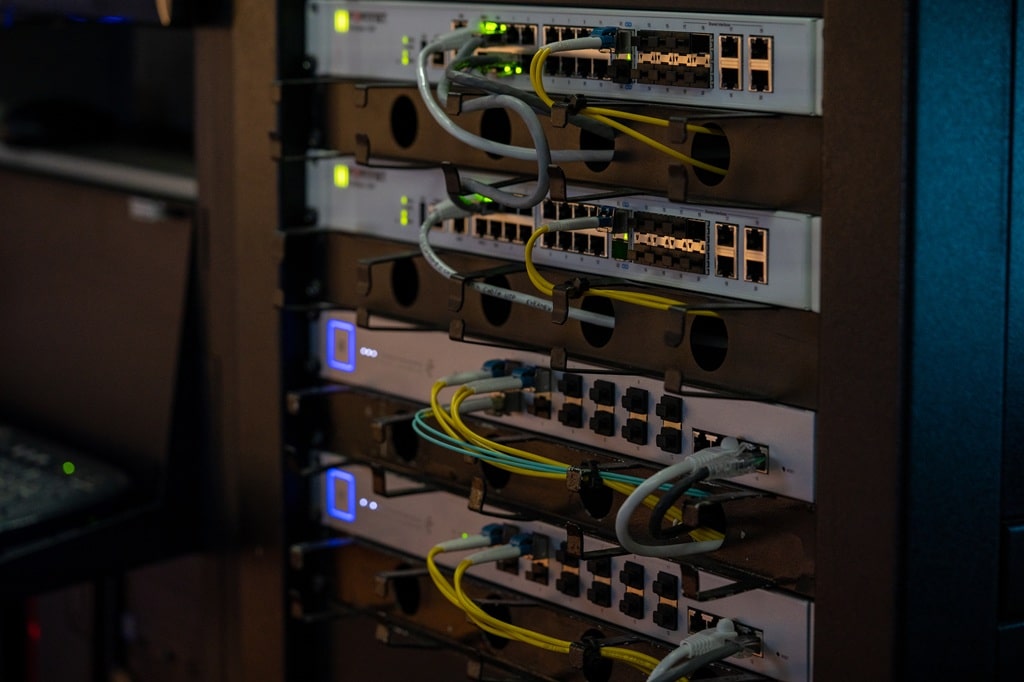

Montaż i instalacja szafy rack

Montaż szafy serwerowej wymaga odpowiedniego przygotowania przestrzeni.

Należy wziąć pod uwagę:

• nośność podłogi i dostęp do zasilania,
• drogę dostarczenia szafy (czy zmieści się w drzwiach i korytarzach),
• wentylację pomieszczenia i system chłodzenia,
• dostęp serwisowy z przodu i tyłu obudowy.

Nowoczesne szafy serwerowe są dostępne w wersjach do samodzielnego montażu lub wstępnie złożone. Wybór zależy od wielkości projektu i dostępnej przestrzeni.

Jak wybrać najlepszą szafę serwerową?

Aby dobrać szafę serwerową do swoich potrzeb, należy uwzględnić:

• aktualną i przyszłą konfigurację sprzętu IT,
• zaplanowaną rozbudowę infrastruktury,
• standardowy rozmiar 42U lub mniejsze modele dla ograniczonych przestrzeni,
• konieczność instalacji akcesoriów, takich jak UPS, listwy PDU czy dodatkowe wentylatory,
• zarządzanie kablami i chłodzenie urządzeń.

Wybór odpowiedniej szafy serwerowej jest kluczowy dla sprawnego funkcjonowania serwerowni i infrastruktury centrum danych. Odpowiednio dobrany rozmiar szafy serwerowej ułatwia instalację, poprawia chłodzenie oraz umożliwia dalszą rozbudowę.

Podsumowanie

Rozmiar szafy serwerowej ma bezpośredni wpływ na efektywność zarządzania infrastrukturą IT. Należy wziąć pod uwagę wysokość (w U), szerokość montażową, głębokość szafy oraz zapas miejsca na rozbudowę. Wyboru szafy serwerowej nie należy ograniczać wyłącznie do aktualnych potrzeb – kluczowe jest planowanie przyszłości i elastyczność instalacji.
