Kluczowe wnioski
- Podstawowa funkcja: Szafa serwerowa (rack) to standaryzowana (19 cali) obudowa do organizacji, ochrony i chłodzenia sprzętu IT (serwery, switche, UPS) w serwerowniach i biurach.
- Główne typy konstrukcji: Wyróżniamy szafy o otwartej ramie (open frame) zapewniające doskonałą wentylację i łatwy dostęp, oraz szafy zamknięte (closed frame) oferujące większe bezpieczeństwo i ochronę przed kurzem.
- Podział ze względu na montaż: Szafy stojące są przeznaczone do dużych instalacji o wysokiej nośności (do centrów danych), natomiast szafy wiszące to kompaktowe rozwiązanie do mniejszych sieci i miejsc z ograniczoną przestrzenią (biura, monitoring).
- Kluczowe parametry: Przy wyborze szafy należy uwzględnić jej wysokość (w jednostkach U), szerokość (standard 19″), głębokość (dopasowaną do sprzętu i kabli) oraz nośność.
Szafa serwerowa, znana również jako szafa rack, stanowi podstawowy element infrastruktury IT i teleinformatycznej. Jest przeznaczona do przechowywania i organizacji sprzętu sieciowego, takiego jak serwery, przełączniki, routery, rejestratory czy zasilacze awaryjne. Odpowiednio dobrana szafa umożliwia efektywne zarządzanie infrastrukturą IT, poprawia wentylację, ułatwia dostęp do urządzeń oraz zapewnia bezpieczeństwo przechowywanego sprzętu.
Czym jest szafa serwerowa?
Szafa serwerowa to obudowa typu rack 19, zaprojektowana zgodnie ze standardem branżowym o szerokości montażowej 19 cali (482,6 mm). Pozwala ona zamontować urządzenia informatyczne i sieciowe w równych odstępach, co ułatwia zarządzanie okablowaniem i zapewnia efektywny przepływ powietrza.

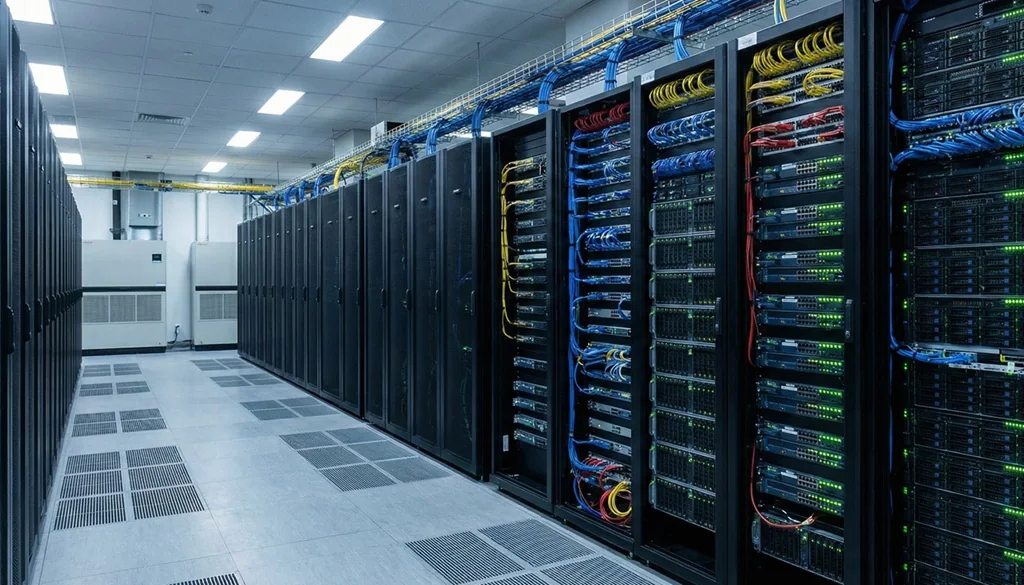

Szafy serwerowe znajdują zastosowanie w centrach danych, serwerowniach, biurach oraz pomieszczeniach technicznych, gdzie niezbędne jest bezpieczne i uporządkowane przechowywanie urządzeń.
Wymiary szaf serwerowych i standardy montażu
Dobór odpowiedniej szafy zależy od ilości sprzętu, jego masy oraz rodzaju zastosowania. Kluczowe parametry to:
- szerokość montażowa – standard 19 cali,
- wysokość – mierzona w jednostkach U (1U = 1,75 cala = 44,45 mm); popularne szafy stojące mają 42U,
- głębokość szafy serwerowej – waha się od 45 do 100 cm w zależności od typu konstrukcji,
- głębokość szafy powinna uwzględniać przestrzeń na przewody, listwy zasilające oraz wentylację.
Wymiary szaf serwerowych mają kluczowe znaczenie dla efektywnego chłodzenia oraz bezpieczeństwa pracy urządzeń sieciowych.
Rodzaje szaf serwerowych
Na rynku dostępne są różne rodzaje szaf serwerowych, dostosowane do potrzeb infrastruktury IT oraz przestrzeni instalacyjnej.
Szafy o otwartej ramie (open frame)
Szafy tego typu nie posiadają zamkniętej obudowy. Charakteryzują się:
- niskim kosztem zakupu i prostym montażem,
- doskonałą wentylacją, co ułatwia chłodzenie urządzeń,
- łatwym dostępem do kabli i komponentów,
- niższym poziomem bezpieczeństwa fizycznego i większą podatnością na kurz.
Najczęściej stosowane są w pomieszczeniach technicznych lub prywatnych centrach danych, gdzie dostęp jest kontrolowany.
Szafy o zamkniętej ramie (closed frame)
Szafy zamknięte zapewniają:
- wyższy poziom bezpieczeństwa, dzięki możliwości zamknięcia na zamek,
- ochronę przed kurzem i uszkodzeniami mechanicznymi,
- lepszą kontrolę nad temperaturą i przepływem powietrza,
- uporządkowany montaż sprzętu i kabli.
Tego typu szafy serwerowe są powszechnie stosowane w centrach danych i biurach.
Rodzaje szaf ze względu na montaż
Szafy rack dzieli się również według sposobu montażu.
Szafy stojące (rack stojąca)
Szafy serwerowe stojące są konstrukcjami o dużej pojemności i stabilności. Charakteryzują się:
- wysoką nośnością i możliwością montażu dużej ilości urządzeń,
- możliwością instalacji drzwi perforowanych dla lepszej wentylacji,
- zastosowaniem w dużych serwerowniach i centrach danych.
Szafy wiszące (szafy rack wiszące)
Szafy teleinformatyczne wiszące są przeznaczone do montażu na ścianie. Ich cechy to:
- kompaktowe wymiary i oszczędność przestrzeni,
- nośność do 100 kg,
- zastosowanie w biurach, systemach monitoringu i małych instalacjach sieciowych,
- ograniczony dostęp do elementów wewnętrznych (otwierane tylko drzwi frontowe).
Cechy szaf serwerowych i akcesoria
Efektywne zarządzanie infrastrukturą IT wymaga nie tylko odpowiedniego doboru szafy, lecz także zastosowania akcesoriów poprawiających ergonomię i chłodzenie. Najczęściej stosowane elementy to:
- wentylatory, które zapewniają odpowiednią wentylację i stabilną temperaturę wewnątrz szafy,
- panele zaślepiające poprawiające przepływ powietrza i estetykę,
- listwy rack oraz listwy zasilające chroniące przed skokami napięcia,
- szyny rack i prowadnice ułatwiające montaż oraz serwis,
- panele do zarządzania kablami, zapewniające porządek i efektywne zarządzanie okablowaniem,
- półki i organizery do drobnych elementów infrastruktury.
Dobrze zaprojektowana szafa rackowa umożliwia efektywne zarządzanie okablowaniem, redukcję zakłóceń przepływu powietrza oraz bezpieczny montaż wszystkich urządzeń sieciowych.
Zastosowanie szaf rack i dobór odpowiedniego modelu
Zastosowanie szaf rack obejmuje szerokie spektrum środowisk informatycznych – od małych biur po rozbudowane centra danych. Wybór odpowiedniej szafy zależy od:
- ilości i typu przechowywanego sprzętu,
- dostępnej przestrzeni w pomieszczeniu,
- wymaganej wentylacji i chłodzenia,
- potrzeb w zakresie bezpieczeństwa i zarządzania kablami,
- przewidywanego rozwoju infrastruktury IT.
Odpowiednio dobrana szafa serwerowa rack stanowi inwestycję w stabilność i bezpieczeństwo infrastruktury teleinformatycznej, zapewniając efektywne przechowywanie serwerów, urządzeń sieciowych oraz elementów zasilających.
Podsumowanie
Szafy serwerowe są nieodzownym elementem każdej nowoczesnej infrastruktury informatycznej. Odpowiedni wybór typu szafy – stojącej lub wiszącej – oraz jej wymiarów i akcesoriów pozwala na optymalizację przestrzeni, poprawę chłodzenia, skuteczne zarządzanie kablami i zapewnienie bezpieczeństwa urządzeń. Szafy serwerowe rack 19 znajdują zastosowanie w różnych środowiskach – od biur po centra danych – stanowiąc kluczowy element zarządzania infrastrukturą IT.
